Изготовление анкерных групп закладных на заказ из конструкционной и нержавеющей стали. Анкерные болты с гайками, шпильки, закладные пластины и опорные столики для крепления оборудования, кронштейнов, трубопроводов. Любые размеры, по чертежам КМД и эскизам.

Виды анкерных групп закладных, которые мы производим

• Анкерная группа закладная — это комплект деталей (анкерные болты, шпильки, закладные пластины, опорные столики), которые замоноличиваются в бетон для последующего крепления оборудования, кронштейнов, трубопроводов и других конструкций. Такие группы используются в фундаментах под оборудование, эстакадах, площадках обслуживания. Мы изготавливаем:

• Анкерные болты для оборудования — болты с анкерной лапкой на конце или с приваренной пластиной, которые заливаются в бетон. Служат для крепления компрессоров, насосов, вентиляторов, станин станков. Длина и диаметр рассчитываются под конкретную нагрузку.

• Шпильки с гайками и шайбами — резьбовые стержни, которые замоноличиваются в фундамент. Используются для установки оборудования, где требуется точная регулировка по высоте.

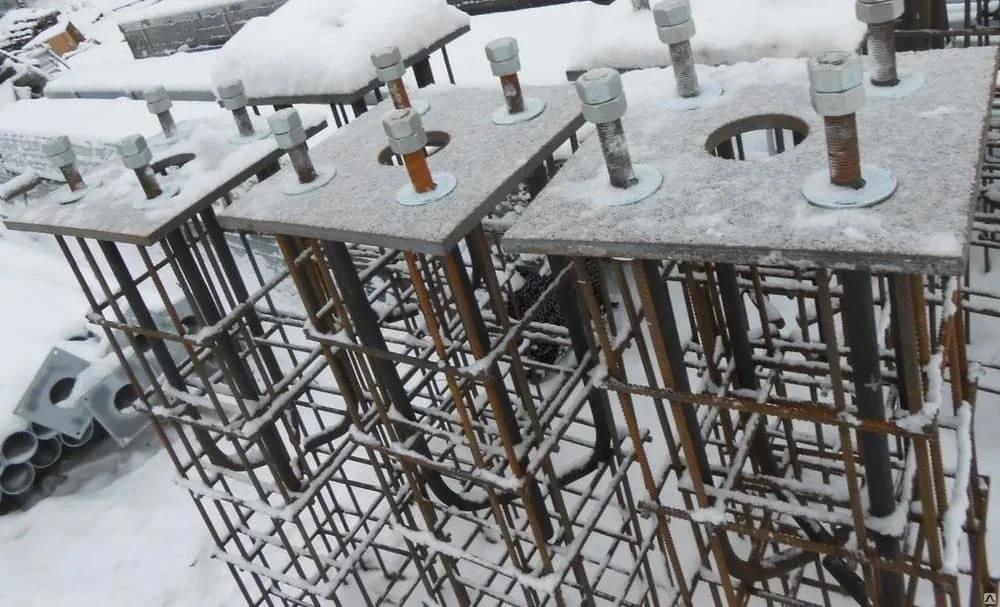

• Закладные пластины с анкерами — металлические пластины (опорные столики) с приваренными снизу шпильками или арматурой. Монтируются заподлицо с бетоном или с небольшим выступом. Служат опорой для монтажа оборудования, кронштейнов, кабельных лотков.

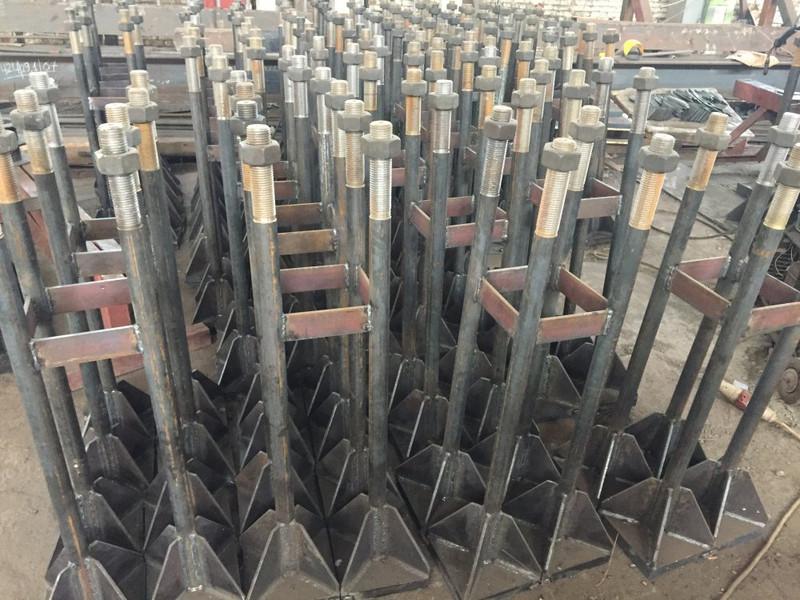

• Болтовые группы для колонн — комплекты анкерных болтов, установленных в кондукторе строго по размерам. Используются для крепления колонн каркасных зданий. Отверстия в плите колонны должны точно совпадать с болтами — поэтому мы собираем группы в кондукторе с высокой точностью.

Технические требования к анкерным группам по ГОСТ и СП

Для строительства фундаментов под оборудование

Анкерные группы, которые мы производим, соответствуют требованиям ГОСТ 24379.1-2012 (Болты фундаментные. Технические условия), СП 63.13330.2018 (Бетонные и железобетонные конструкции) и СП 16.13330.2017 (Стальные конструкции).

Основные технические требования

• Материал анкерных болтов — сталь 35, 40Х, 20Г2С. Класс прочности 5.8 – 10.9 в зависимости от нагрузки.

• Резьба — метрическая от М12 до М64. Шаг резьбы основной или мелкий по чертежу.

• Гайки и шайбы — поставляются в комплекте. Класс прочности гаек соответствует классу болта.

• Анкерная лапка — из арматуры А400 (А-III) или А500С. Длина лапки не менее 4-х диаметров болта.

• Закладная пластина — сталь Ст3кп, Ст3сп, толщина от 6 до 30 мм.
  Точность установки в кондукторе — отклонение между осями болтов не более ±1,5 мм, отклонение от вертикали не более 1 мм на 1 м длины.

• Защита резьбы — резьбовая часть закрывается пластиковыми колпачками или смазывается консистентной смазкой для защиты от бетона.

Как мы делаем анкерные группы закладных: этапы производства

Процесс начинается с изучения чертежа КМД. Определяем количество болтов в группе, их диаметр, длину, шаг резьбы и схему расположения в плане. Дальше работа идёт по следующей схеме:

Разработка и проверка чертежа

Инженер-конструктор проверяет размеры, количество болтов, расстояние между осями, класс прочности, марку стали. При необходимости предлагает оптимизацию — замену материала или изменение конструкции лапки. Все данные закладываются в спецификацию и модель кондуктора.

Изготовление анкерных болтов

Круглый прокат нарезается в размер на ленточнопильном станке. На концах нарезается резьба (нарезка или накатка). На противоположном конце приваривается анкерная лапка из арматуры. Сварка выполняется полуавтоматом в среде углекислого газа.

Изготовление закладных пластин

Пластины вырезаются на плазменном или лазерном станке с ЧПУ — точность до ±0,2 мм. На пластинах прожигаются отверстия под болты или привариваются шпильки. Если пластина служит опорным столиком, фрезеруется посадочная поверхность.

Сборка анкерной группы в кондукторе

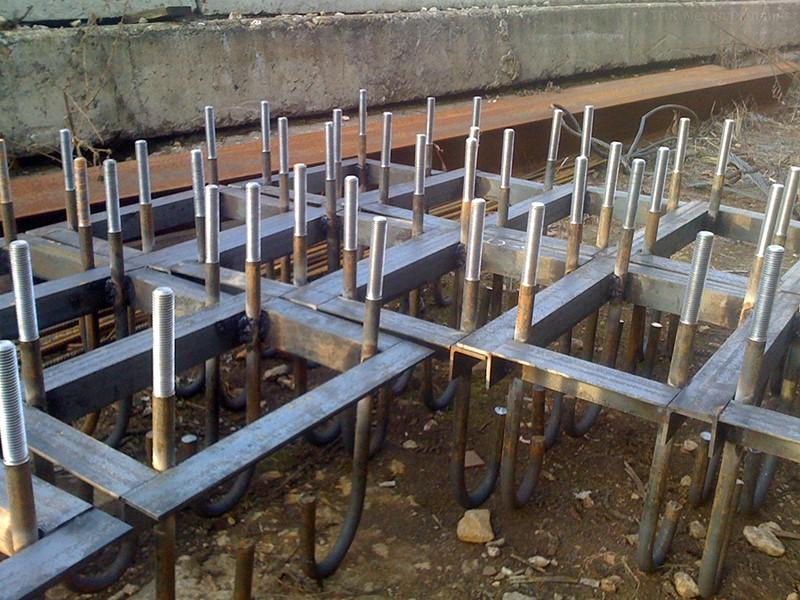

Это самый важный этап. Болты устанавливаются в кондуктор строго по чертежу — расстояние между осями выдерживается с точностью до ±1,5 мм. Болты фиксируются в вертикальном положении с помощью винтовых зажимов. После проверки геометрии болты свариваются между собой дополнительными связями (уголками, арматурой), чтобы группа не развалилась при заливке бетона.

Контроль качества и упаковка

Готовая анкерная группа проверяется: сверяются расстояния между болтами, вертикальность, наличие и качество сварных швов. Резьба проверяется калибрами. Группа маркируется биркой с номером заказа, упаковывается в деревянную обрешётку для защиты от повреждений при транспортировке.

Какие материалы используем

Материал выбираем исходя из условий эксплуатации и требований к прочности:

• Сталь 35, 40Х — для анкерных болтов класса прочности 5.8 – 8.8. Основной материал для большинства промышленных объектов.

• Сталь 20Г2С — для анкерных болтов класса прочности 10.9. Используется при высоких нагрузках и в районах с низкими температурами.

• Арматура А400 (А-III) и А500С — для анкерных лапок и связей между болтами.

• Сталь Ст3кп, Ст3сп — для закладных пластин и опорных столиков.

• Нержавеющая сталь AISI 304, AISI 430 — для агрессивных сред и объектов пищевой промышленности.

• Оцинкованная сталь — по запросу, для защиты от коррозии без последующей окраски.

Почему заказывают изготовление анкерных групп у нас

Готовые анкерные группы из магазинов часто не подходят: либо болты не того диаметра, либо расстояние между осями не совпадает с чертежом, либо резьба некачественная. У нас вы получаете изготовление по вашим чертежам. Плюсы:

• Точное соответствие чертежу — расстояние между болтами выдерживается в кондукторе с точностью до ±1,5 мм.

• Металл с паспортами качества от проверенных поставщиков.

• Резьба чистая, проверяется калибрами — гайки закручиваются от руки без усилий.

• Сварка по ГОСТ с контролем качества швов.

• Сборка в кондукторе — группа приезжает на объект уже собранной и готовой к установке.

• Короткие сроки — от 3 рабочих дней для стандартных конструкций.

• Работаем с НДС, заключаем договор.

Как заказать анкерную группу закладную в Екатеринбурге

Для расчёта и изготовления нужны чертежи КМД или КМ. Если у вас только эскиз — мы поможем сделать рабочий чертёж. Приезжайте к нам в цех по адресу г. Екатеринбург, ул. Адмирала Ушакова, 35. Возьмите с собой проект или чертёж, спецификацию материалов. Мы рассчитаем стоимость, подберём марку стали и назовём сроки.

Если вы из другого города — пришлите размеры и чертёж на почту komm@uralceh.ru — рассчитаем удалённо. Готовые закладные детали отгружаем самовывозом или отправляем транспортной компанией (Деловые Линии, ПЭК, СДЭК) в регионы. По Екатеринбургу и Свердловской области возможна доставка манипулятором. Звоните 7 (800) 500-49-62 — проконсультируем по типам закладных, подбору материала и нормативным требованиям.
