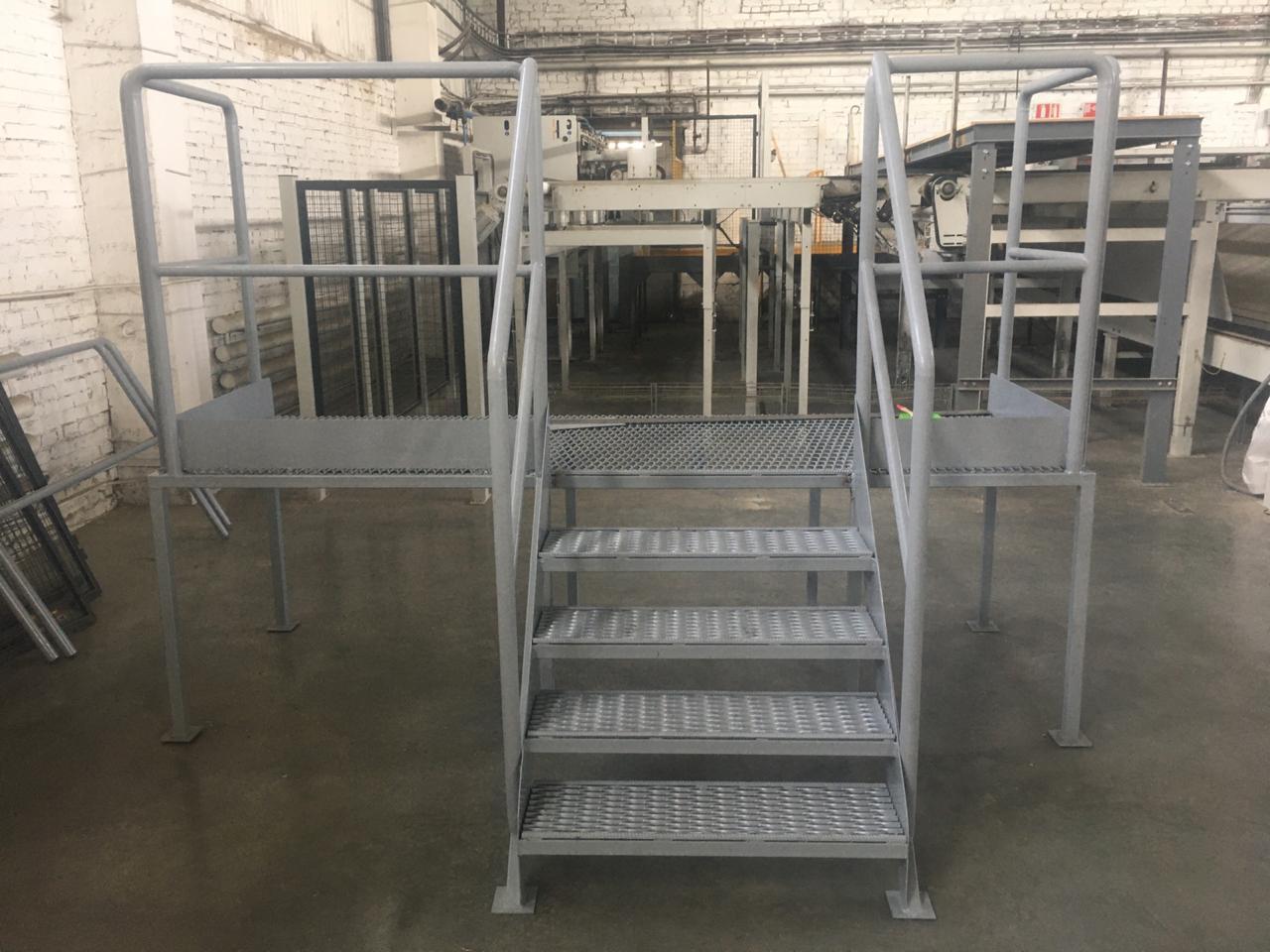

Площадка для обслуживания оборудования: изготовление на заказ

Мы проектируем и изготавливаем металлические площадки, которые обеспечивают безопасный доступ к оборудованию. Это нужно, когда станок, агрегат, резервуар, цистерна, конвейер или бункер расположены высоко или имеют сложную конфигурацию. Оператор получает удобную рабочую зону для осмотра, ремонта, чистки, загрузки или настройки. Все площадки делаем с ограждениями, лестницами и противоскользящим настилом — по требованиям охраны труда и промышленной безопасности.

Где применяются площадки обслуживания

Промышленные станки и прессы — доступ к пультам, шпинделям, инструментальному магазину, системе смазки.

Конвейерные линии — обслуживание роликов, мотор-редукторов, натяжных устройств.

Емкости и резервуары — осмотр люков, уровнемеров, клапанов, чистка внутренних полостей.

Компрессоры и насосные агрегаты — доступ к фильтрам, маслозаправке, ремонт сальников и подшипников.

Технологические печи и сушилки — обслуживание горелок, термопар, дымоходов.

Загрузочные бункеры и питатели — контроль загрузки, очистка от налипаний.

Автоматические линии и роботизированные ячейки — доступ к датчикам, пневмораспределителям, захватам.

Типы площадок

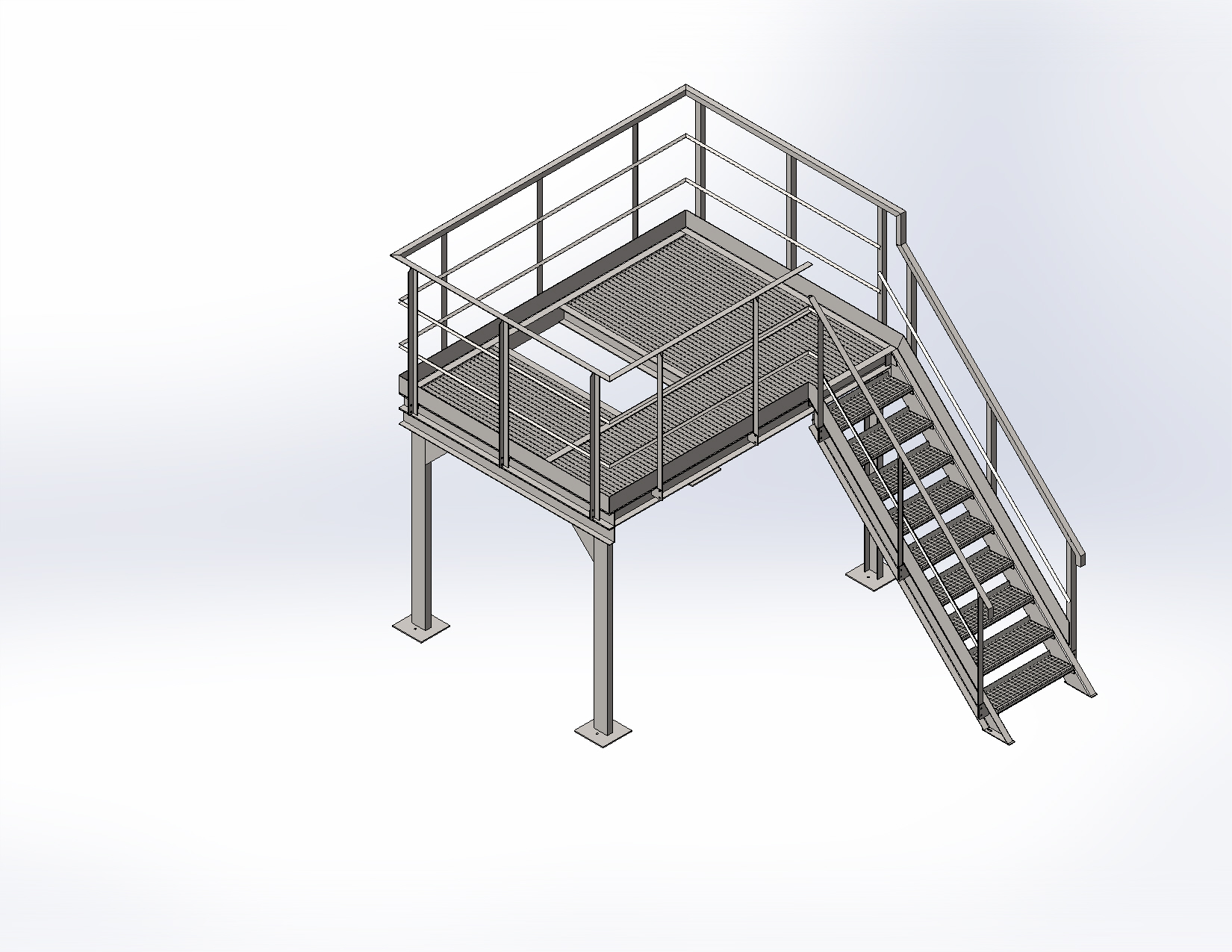

Приставные и отдельностоящие — не связаны с оборудованием, стоят на собственных опорах. Подходят для высоких аппаратов и нерегулярного доступа.

Обходные (кольцевые) — опоясывают оборудование по периметру. Для цилиндрических резервуаров, реакторов, печей.

Подвесные — крепятся к технологическим балкам перекрытия. Для случаев, когда пол занят оборудованием или залит. Экономят место.

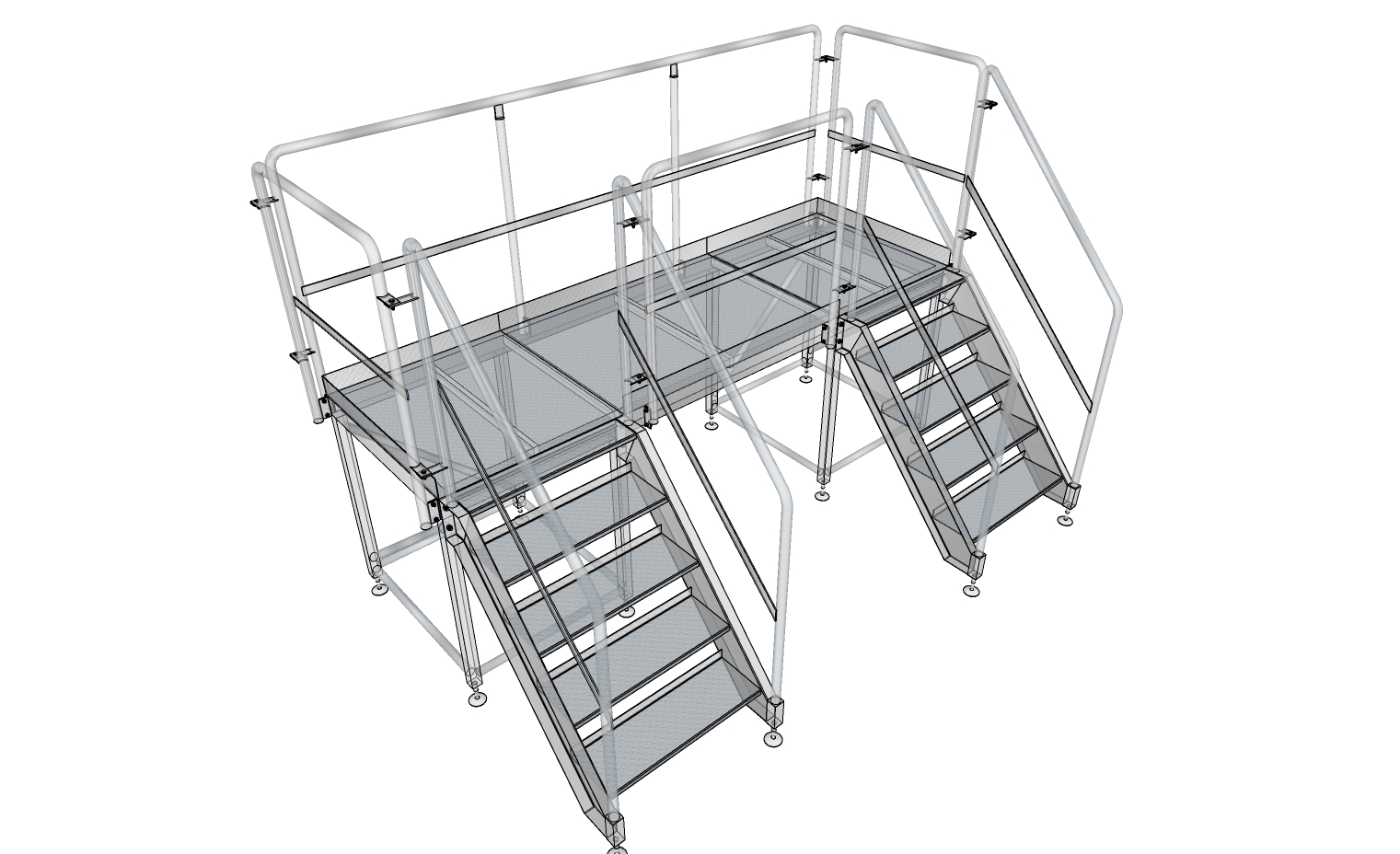

Съемные сборные — болтовые соединения. Легко демонтируются при перепланировке цеха или замене оборудования. Часто делают из алюминия.

С откидными секциями — часть настила поднимается на петлях, освобождая доступ к месту регулярной заправки или замены фильтров и инструмента.

Конструктивные элементы

Настил (площадка) — основание, на котором стоит оператор. Делаем из рифленого листа (сталь, оцинковка, нержавейка), перфорированного листа, решетчатого настила (просечно-вытяжной или сварной), а также из планчатого покрытия из полос. Толщина металла от 2 до 6 мм в зависимости от нагрузки.

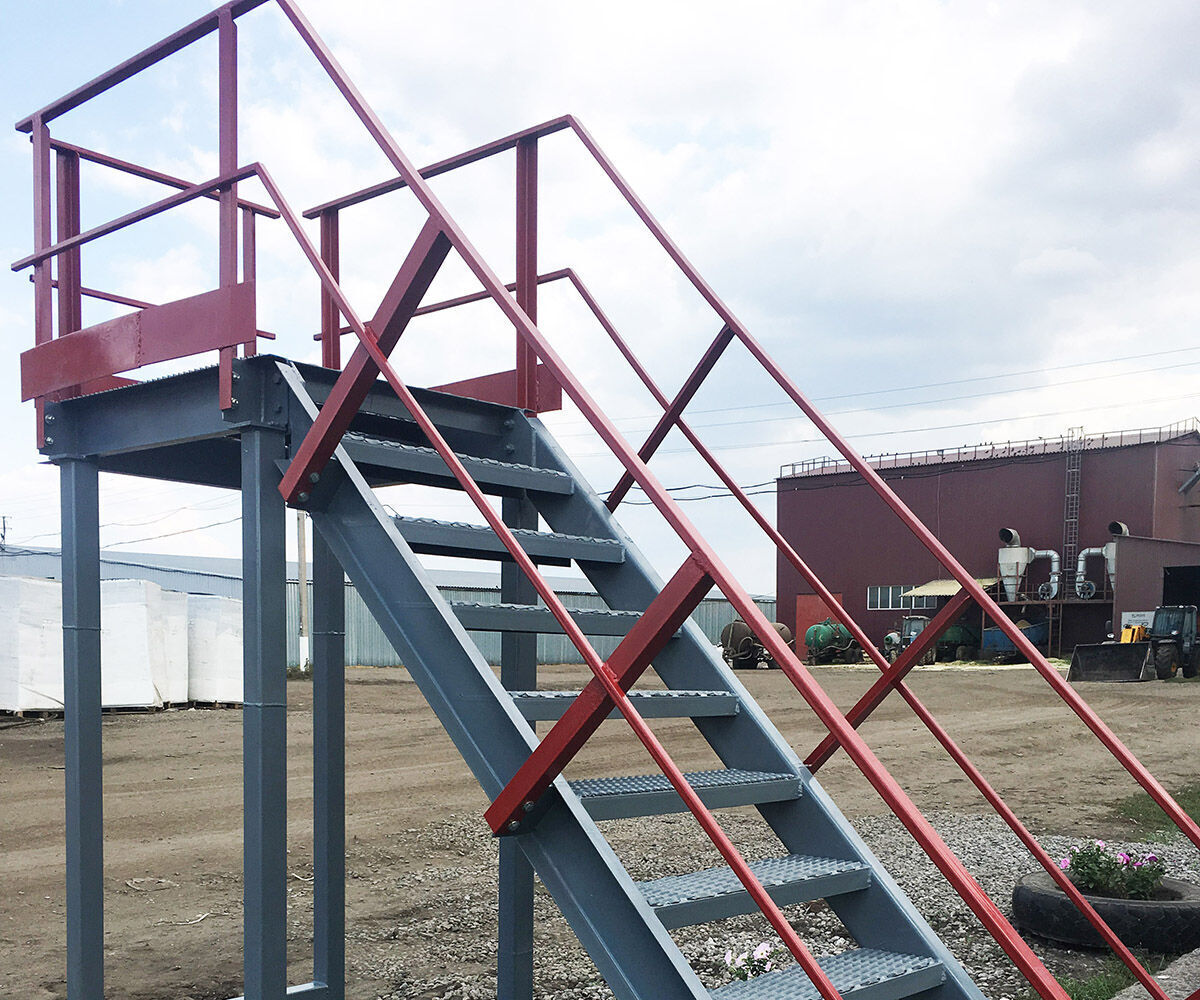

Лестница — маршевая или вертикальная. Маршевая имеет угол 30-50°, требует больше места, но удобнее для частого использования. Вертикальная (приставная, с площадками для отдыха) экономит место, используется редко. Все лестницы комплектуются поручнями.

Ограждение (перила, поручни) — обязательно с двух сторон площадки. Состоит из верхнего поручня на высоте 1100 мм, промежуточного горизонтального элемента на 500-600 мм и бортика (бордюра) по нижнему краю настила высотой 150-200 мм. Бортик нужен, чтобы инструмент и предметы не падали с площадки.

Опоры (стойки) — стальные трубы или профиль, на которых держится площадка. Для отдельностоящих площадок — анкерные пластины для крепления к полу. Для приставных — крепление к несущим конструкциям здания или самого оборудования (через проушины, струбцины, без сварки на корпусе станка).

Люки и откидные секции — для доступа внутрь площадки (например, к электроприводу, размещенному под ней). Открываются вручную, фиксируются газовыми пружинами или штырями.

Материалы изготовления

Черная сталь (Ст3, Ст20, 09Г2С) — для большинства промышленных площадок. После сварки грунтуем и красим порошковой краской (любой цвет RAL). Дешево и прочно.

Оцинкованная сталь — для пищевых и химических производств, а также для улицы. Не требует окраски, не ржавеет при истирании покрытия.

Нержавеющая сталь AISI 304 — для фармацевтики, пищевой промышленности, агрессивных сред (кислоты, щелочи, морская вода). Дорого, но не требует покраски и ухода.

Алюминий — для переносных и сборных площадок для легкого оборудования. Легкий, не ржавеет, но в разы дороже стали. Не искрит — пожаробезопасен.

Безопасность и требования к стальным площадкам

Все площадки рассчитываем на нагрузку от 300 до 1000 кг/м² (технологическая нагрузка плюс страховочный запас). Для тяжелого оборудования (прессы, молоты, виброплощадки) делаем амортизирующие прокладки под опорами, чтобы вибрация не передавалась на площадку и оператора. Обязательное ограждение по периметру, включая лестничный марш. Высота от настила до верха перил — 1100 мм (ГОСТ 12.4.059-89). Борт по низу настила высотой 150 мм (чтобы предметы не падали). Антискользящая поверхность на всех ступенях и всей площадке.
