Изготовление закладных опор для фундамента на заказ из конструкционной стали, оцинкованной стали. Трубчатые закладные детали (ЗДФ, ФМ) и анкерные блоки для фланцевых опор освещения, линий электропередач, мачт и вышек. Любые размеры, по чертежам КМД и эскизам.

Виды закладных опор для фундамента, которые мы производим

• Закладная опора для фундамента (закладная деталь фундамента) — это металлический элемент, который бетонируется в основании и служит для надёжного крепления фланцевых опор освещения, мачт, опор ЛЭП и других конструкций. Задача такой детали — передавать нагрузки от опоры на бетонный фундамент и обеспечивать точную фиксацию. Мы изготавливаем:

• Трубчатые закладные детали (ЗДФ, ФМ) — конструкция из стальной трубы определённого диаметра и длины с приваренным сверху фланцем (квадратным или круглым). Используются для установки фланцевых опор освещения, линий связи, мачт. Внутри трубы можно прокладывать кабель — для этого предусмотрены технологические окна.

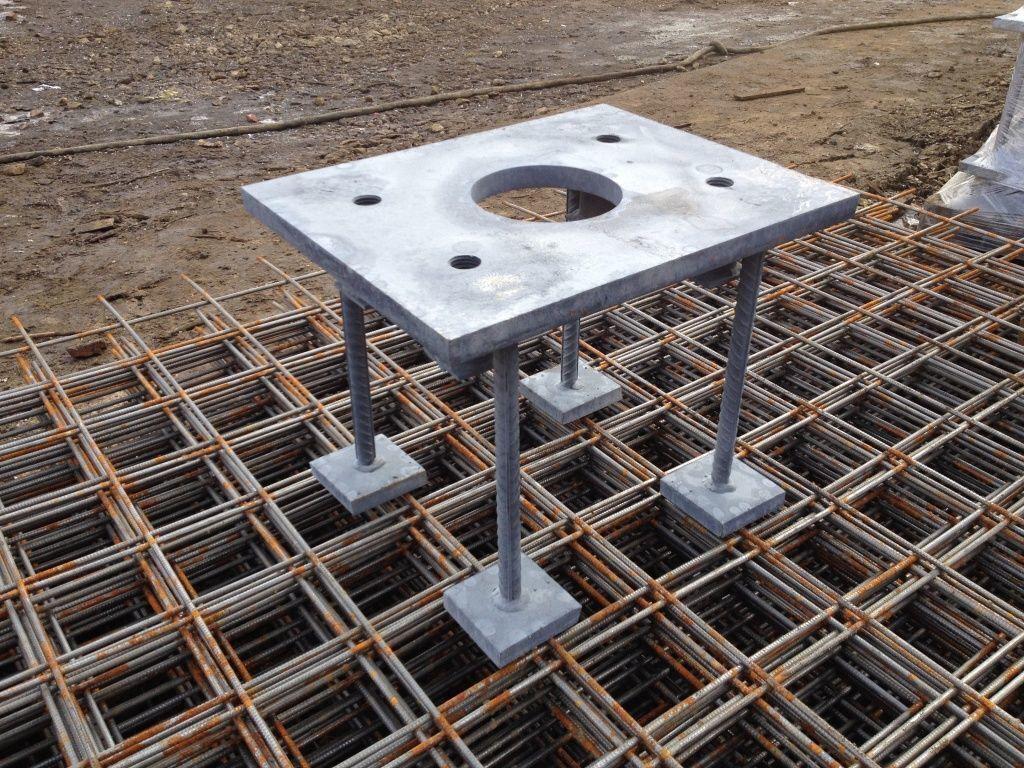

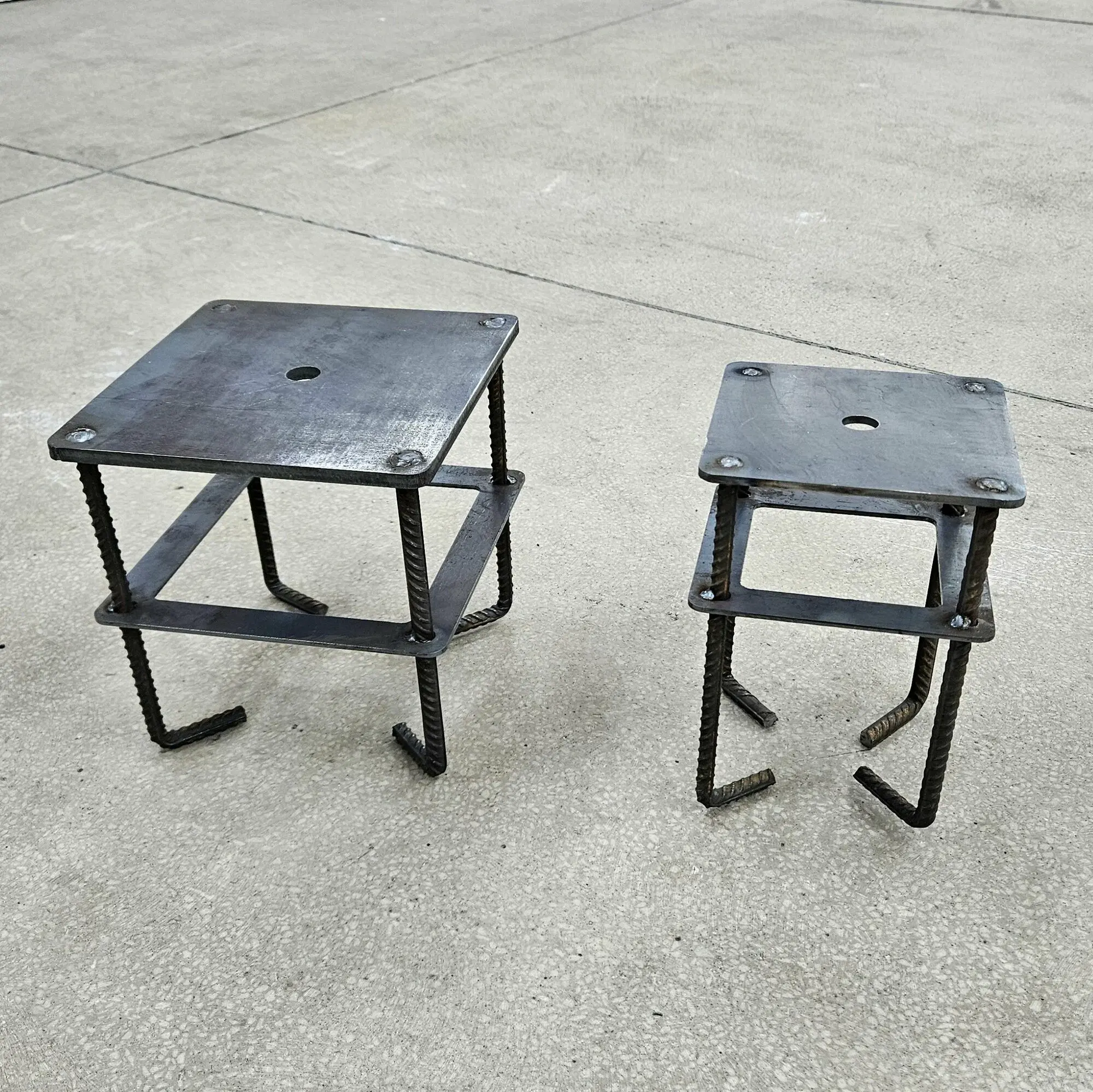

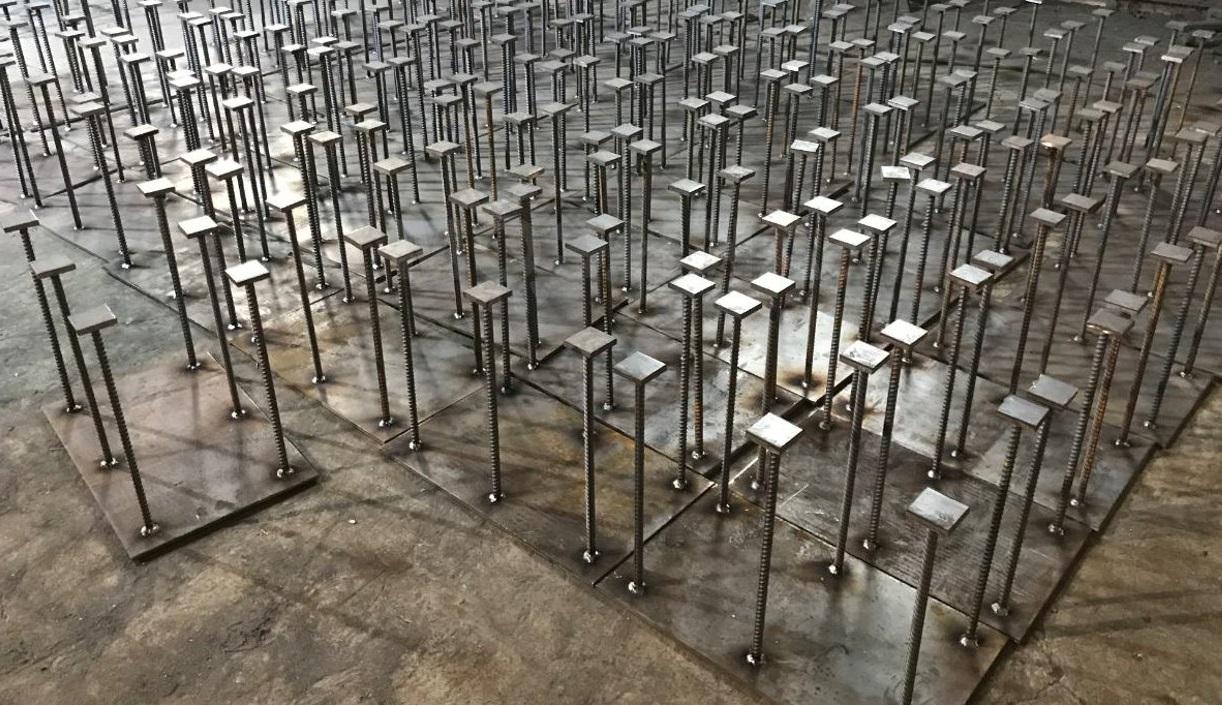

• Анкерные закладные детали — набор вертикальных шпилек (анкеров), собранных по кругу с помощью кондукторов. Верхние концы шпилек имеют резьбу для крепления фланца опоры гайками. Используются для установки решётчатых опор и высокомачтовых конструкций, где не требуется внутренняя прокладка кабеля.

• Закладные для силовых и несиловых опор — различаются по диаметру трубы, толщине стенки и глубине заложения. Для несиловых опор (освещение, связь) используется труба меньшего диаметра, для силовых (ЛЭП) — большего диаметра и с усиленным фланцем.

Технические требования к закладным опорам по ГОСТ и СП

Для строительства фундаментов опор

Закладные опоры, которые мы производим, соответствуют требованиям ГОСТ 8732-78 (трубы стальные бесшовные), ГОСТ 10704-91 (трубы стальные электросварные), СП 63.13330.2018 (Бетонные и железобетонные конструкции) и СП 20.13330.2011 (Нагрузки и воздействия).

Основные технические требования

• Глубина заложения — от 0,8 до 3,0 м в зависимости от типа опоры, ветровой нагрузки и грунта.

• Диаметр трубы — от 108 до 426 мм в зависимости от нагрузки на опору. Для опор освещения чаще всего используются диаметры 108–159 мм, для силовых опор — от 219 мм и выше.

• Толщина стенки трубы — не менее 3 мм для опор освещения, для силовых опор толщина стенки рассчитывается индивидуально.

• Фланец — квадратный (тип К, 4 отверстия) для опор с четырьмя болтами, круглый (тип Д, 6–12 отверстий) для конструкций с большим количеством точек крепления.

• Материал — углеродистая сталь Ст3сп, Ст3пс5 для обычных условий, низколегированная сталь 09Г2С для районов с расчётной температурой от –40°C до –70°C.

• Антикоррозионная защита — выступающие из бетона части (фланец, верх трубы) покрываются битумной мастикой, грунт-эмалью, порошковой краской или оцинковываются горячим способом.

Как мы делаем закладные опоры для фундамента: этапы производства

Процесс начинается с изучения чертежа КМД или проекта. Определяем тип опоры, нагрузку, глубину заложения и условия эксплуатации. Дальше работа идёт по следующей схеме:

Разработка и проверка чертежа

Инженер-конструктор проверяет размеры, диаметр трубы, тип фланца, количество и диаметр отверстий под болты. При необходимости предлагает оптимизацию — замену дорогого проката на более доступный без потери прочности. Все размеры закладываются в 3D-модель.

Резка и подготовка заготовок

Труба нарезается в размер на ленточнопильном станке. Фланец вырезается на плазменном или лазерном станке с ЧПУ — точность до ±0,2 мм. На фланце прожигаются отверстия под болты строго по чертежу. В трубе при необходимости прожигается окно для ввода кабеля.

Гибка и подготовка к сварке

Кромки фланца и трубы подготавливаются под сварку (снятие фаски). Если требуется усиление, дополнительно вырезаются и гнутся рёбра жёсткости (косынки).

Сварка и сборка в кондукторе

Фланец приваривается к трубе в кондукторе — это гарантирует строгую перпендикулярность фланца оси трубы и точное расположение отверстий. Сварка выполняется полуавтоматом в среде углекислого газа. Качество швов проверяется внешним осмотром и измерением катетов.

Нанесение антикоррозионного покрытия

По требованию проекта мы наносим защитное покрытие на выступающую часть закладной. Горячее цинкование — окунание в расплавленный цинк (слой 60–100 мкм) для самых агрессивных сред. Битумная мастика — покрытие толщиной от 2,5 мм, защищает от грунтовой влаги. Грунтовка и порошковая покраска — для декоративных и малозагруженных деталей.

Контроль качества и маркировка

Каждая партия проходит приёмочный контроль: сверяются геометрические размеры, диаметры отверстий, качество сварных швов, толщина покрытия. Готовые детали маркируются бирками с номером заказа и позиции по чертежу.

Какие материалы используем

Материал выбираем исходя из условий эксплуатации и климатического района:

• Углеродистая сталь Ст3сп, Ст3пс5 (труба и фланец) — основной материал для опор освещения в регионах с температурой до –40°C. Хорошо сваривается, доступная цена.

• Низколегированная сталь 09Г2С — для районов Крайнего Севера с расчётной температурой от –40°C до –70°C. Более прочная и морозостойкая.

• Оцинкованная сталь — по запросу, для деталей без последующей окраски.

• Сталь для фланцев — листовой прокат толщиной от 10 до 30 мм.

Почему заказывают изготовление закладных опор у нас

Готовые закладные из магазинов часто не подходят: либо диаметр трубы не тот, либо фланец не совпадает с опорой, либо металл тоньше заявленного. У нас вы получаете изготовление по вашим чертежам и проектным требованиям. Плюсы:

• Индивидуальные размеры под конкретную опору и условия грунта.

• Точная геометрия — фланец приваривается строго перпендикулярно оси трубы.

• Металл с паспортами качества от проверенных поставщиков.

• Сварка по ГОСТ с контролем катетов швов.

• Антикоррозионная защита по вашему выбору — битум, грунт, порошковая краска, цинкование.

• Короткие сроки — от 3 рабочих дней для стандартных конструкций.

• Работаем с НДС, заключаем договор.

Как заказать закладную опору для фундамента в Екатеринбурге

Для расчёта и изготовления нужны чертежи КМД или КМ. Если у вас только эскиз — мы поможем сделать рабочий чертёж. Приезжайте к нам в цех по адресу г. Екатеринбург, ул. Адмирала Ушакова, 35. Возьмите с собой проект или чертёж, спецификацию материалов. Мы рассчитаем стоимость, подберём марку стали и назовём сроки.

Если вы из другого города — пришлите размеры и чертёж на почту komm@uralceh.ru — рассчитаем удалённо. Готовые закладные детали отгружаем самовывозом или отправляем транспортной компанией (Деловые Линии, ПЭК, СДЭК) в регионы. По Екатеринбургу и Свердловской области возможна доставка манипулятором. Звоните 7 (800) 500-49-62 — проконсультируем по типам закладных, подбору материала и нормативным требованиям.
